對于傳統的數據中心來說，南北向流量可以占據到80%。但是IT基礎架構進入云計算時代后，傳統數據中心開始向云數據中心轉型。IT應用架構方面，企業應用逐步從單體架構完成了向“Web-App-DB”架構的轉型，分布式技術在谷歌公開“三駕馬車”后開始盛行。從網絡的視角來看，原來很多在服務器中內部消化的流量都跑到了網絡上，再加上虛擬機遷移、業務備份等流量的增長，東西向流量開始取代南北向流量，在數據中心占據主導地位，比例可達70%以上。

流量模型的轉變對于數據中心的網絡架構提出了全新的要求。

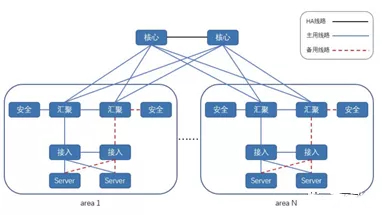

傳統的數據中心網絡3-Tier的網絡架構起源于園區網，傳統數據中心，包括企業數據中心EDC和互聯網數據中心IDC的網絡將其沿用了下來。如下圖所示，3-Tier架構將網絡分為接入、匯聚（aggregation）和核心三層。

Access Layer（接入層）：接入層位與網絡的最底層，負責所有終端設備的接入工作，并確保各終端設備可以通過網絡進行數據包的傳遞。

Aggregation Layer（匯聚層）：匯聚層位于接入層和核心層之間。該層可以通過實現ACL等其他過濾器來提供區域的定義。

Core Layer（核心層）：又被稱為網絡的骨干。該層的網絡設備為所有的數據包包提供高速轉發，通過L3路由網絡將各個區域進行連接，保證各區域內部終端設備的路由可達。

傳統網絡架構雖然穩定，但隨著技術的不斷發展，應用不斷的多元化以及對業務的高冗余化的需求，暴露出了一些傳統網絡的弊端。主要包括：

1）業務流量模型不清晰

隨著網絡的發展、各種新技術的產生，數據中心內部、服務器之間協同處理、計算，導致由東向西的流量逐漸增大，超過了由南向北的流量。而傳統三層架構服務器間交換，都要過三層核心，多層轉發，增大了網絡的延遲，還浪費了核心寶貴的資源。與此同時，如果將業務拆分成多個模塊，并部署在不同的區域中，由于應用的不斷發展，模塊的數量越來越多，模塊之間的調用越來越頻繁，可能一次完整的應用流程需要經歷數十個模塊，模塊之間的頻繁調用大大消耗了網絡設備的資源。

2）橫向擴展能力不足

傳統數據中心使用STP技術，雖然上聯多根鏈路，但都是主備關系，僅有一根鏈路能跑流量，無法承載數據中心日益增長的業務。盡管后續使用了有相關的Ethernet Channel、堆疊、VSS等技術，來滿足鏈路冗余的需求，但是堆疊、Ethernet Channel不可能無限地進行擴展。

3）廣播域過于龐大

隨著業務的發展，計算資源被池化。為了使得計算資源可以任意分配，需要一個巨大的二層網絡架構。整個數據中心網絡都是多個L2廣播域，這樣，服務器可以在規定的區域地點創建、遷移，而不需要對IP地址或者默認網關做修改。不斷地業務擴展，造就了一個巨大的二層廣播域，一旦出現一點問題就造成巨大的網絡問題，導致業務中斷，業務的高可用性就無法保證。

4）資源無法快速上線

隨著業務的不斷發展，計算資源的虛擬化。當需要進行虛擬資源部署時，嚴格安全防護的要求下，需要進行安全設備的策略開通。從部署到正式上線使用之間的耗時會長達1小時之久。無法滿足在突發情況下，快速增加計算資源。

由于安全設備以及設備上聯位置的限制，無法在任意的計算資源池中隨意的創建、遷移；無法合理分配資源池的各種硬件資源，造成資源的分配不均衡。一旦某資源池已達閾值，就無法繼續計算資源的橫向擴展。

5）網絡延時過大

在使用傳統網絡架構時，每個業務模塊都是一個煙囪結構，業務模塊互相調用需要經過多個三層設備（平均需要經過6次物理設備）其中還可能包括防火墻等安全設備。受限于設備的性能、網絡架構的主備方案，數據流量每經過一次設備都會增加一點延遲。雖然每一次延時都是微乎其微，但是累計次數多了，對于業務來說這個延時可能就導致用戶體檢較差。

在大規模云計算平臺場景下，東西向流量的爆發意味著數據中心內大部分的流量都將發生在服務器之間，在3-Tier網絡架構中，這類流量的處理需要經過層層的設備，導致流量的通信時延較長，而不同服務器間的通信路徑很有可能是不同的，從而又導致了時延的不可預測性，這兩個問題對于數據中心的一些關鍵應用（如大數據）是不可接受的。

其次，隨著虛擬化得到普遍的應用，物理的位置變得無關緊要，跨機架的流量在統計上的分布趨于更加均勻，3-Tier網絡中通常所采用的10∶1、6∶1這種大收斂比將使得跨機架流量在上聯口被大量地阻塞，降低網絡的通信效率。因此，傳統的3-Tier網絡架構并不適合用于東西向流量的傳輸。并且，當前100GE設備及布線成本都十分高昂，服務器采用10GE接入后，傳統結構下，匯聚及核心層設備必須具備100GE的轉發能力才能保證盡量低的收斂比。

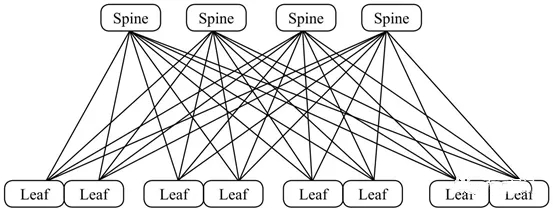

解決東西向流量的問題，必須從3-Tier架構本身入手進行變革，數據中心網絡開始向扁平化的、無阻塞的網絡架構進行演進。針對于此，目前主流的設計是在數據中心中構建Leaf-Spine的網絡架構。相比于3-Tier, Leaf-Spine實現了層次的扁平化，Leaf負責所有的接入，Spine只負責在Leaf間進行高速傳輸，網絡中任意兩個服務器都是Leaf-Spine-Leaf三跳可達的。Leaf和Spine間是Full-Mesh的，即兩個Leaf間可以通過任意一個Spine進行中繼，Leaf可以將不同的流量分散到不同的Spine上進行負載均衡，如果一個Spine掛掉了，那么原來經過這個Spine轉發的流量可以迅速地切換到其他Spine上。Leaf和Spine均可以使用商品化交換機，如果接入端口不夠用了就直接在Leaf層新接交換機，如果Leaf間的帶寬不夠用了就直接在Spine層新接交換機。這不僅降低了系統的構建成本，還極大地提高了網絡的可擴展性。

做一個簡單的圖形變換就可以發現，Leaf-Spine就是對CLOS進行了折疊（相當于3-Stage CLOS），因此Leaf-Spine在結構上是無阻塞的。在所有端口速率一致的情況下，如果能夠使用Leaf中一半的端口來上聯Spine，那么理論上就可以得到1∶1的收斂比。不過考慮到成本問題，實際情況中能做到3∶1到2∶1之間，就可以近似地認為能夠支撐無阻塞轉發了。

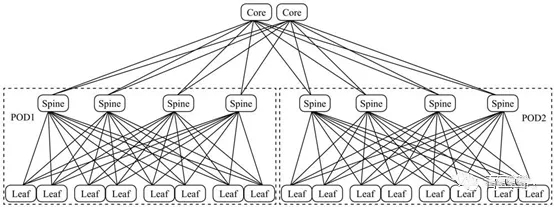

如果3-Stage的Leaf-Spine仍然無法滿足其網絡在擴展性方面的需求，此時可采用5-Stage的Leaf-Spine結構，如下圖所示，每個POD都是一個3-Stage的Leaf-Spine，不同的POD通過Core交換機進行互聯，跨POD的流量都是Leaf-Spine-Core-Spine-Leaf五跳可達，因此Core也可以看作Super Spine。Spine與Core間做Full-Mesh的連接，如果POD不夠用了就加POD，如果POD間帶寬不夠用了就加Core。目前，5-Stage的Leaf-Spine所能夠支持的端口數，足以支持單數據中心對組網容量的需求，一般情況下3-Stage Leaf-Spine就足夠用了，只有一些超大規模的數據中心才會使用到5-Stage Leaf-Spine。
